Мачтовый подъёмник: определение, виды, схема устройства и где используется
Вертикальный мачтовый подъёмник представляет собой разновидность подъёмного оборудования, предназначенную для подъема людей и инструментов строго в вертикальной плоскости с помощью телескопической мачты. Его ключевая особенность — минимальная занимаемая площадь, благодаря компактному основанию и единственной мачте, которая выдвигается вверх. Это делает данное оборудование оптимальным выбором для выполнения задач в стеснённых условиях, где применение более габаритных аналогов невозможно, сложно осуществимо или нецелесообразно. Типичная высота подъёма составляет 6–12 метров, а платформа рассчитана на одного, реже двух работников вместе с необходимым инструментом.
Данный тип подъёмников критически важен для множества сфер деятельности, поскольку предоставляет более защищённую альтернативу обычным лестницам, стремянкам и лесам при работе на высоте, так же могут иметь горизонтальный вылет и поворотный механизм основания, но об этом по порядку. Благодаря малым габаритам и отличной манёвренности они прекрасно подходят для внутренних работ на складах, в торговых комплексах и на объектах обслуживания. Большинство современных моделей работают от аккумуляторных батарей, что гарантирует бесшумную работу и отсутствие вредных выбросов в помещениях. Вертикальная рабочая площадка (она же люлька / корзина) оборудуется надёжными ограждениями для безопасности, а система управления интуитивно понятна и осваивается операторами в короткие сроки.
Мачтовые подъемники
Мачтовые подъемники
Ключевые характеристики вертикальных мачтовых подъёмников
Это специализированное подъёмное устройство, обеспечивающее перемещение по вертикали. Оно позволяет персоналу безопасно добираться до точек, расположенных на высоте. Конструкция отличается простотой: подъёмная площадка движется вдоль вертикальной колонны (мачты). Существуют модели различных размеров: малогабаритные идеальны для тесных пространств, например, складских проходов, а более крупные и высокие применяются на строительных объектах.

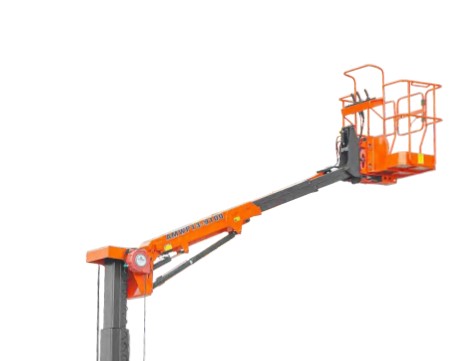

Существуют модели с горизонтальным вылетом до 5,5 м, что значительно расширяет функционал и досягаемость оператора при эксплуатации такого типа мачтовых подъемников.
Диапазон рабочих высот для большинства моделей лежит в пределах от 3 до 12,5 метров.
Существуют самоходные и несамоходные мачтовые подъемники.
Самоходные имеют собственный привод хода на колеса и управление движением и поворотом колес происходит с помощью джойстика.
Несамоходные не имеют собственного привода хода на колеса и их необходимо толкать или тянуть за собой.
Также мачтовые подъемники делятся по типу питания подъемного механизма на зависимые от розетки и независимые.
Зависимые от сети 220В. Для осуществления подъема платформы необходимо подключиться к однофазной розетке 220В.
Независимые от сети 220В. Для осуществления подъема платформы питание происходит от собственных аккумуляторных батарей. Такой тип питания наиболее универсален и самостоятелен в эксплуатации.
Устройство и основные компоненты
Сердцем любого подъёмника такого типа является мачтовая конструкция — прочная колонна, которая направляет и удерживает платформу с оператором в процессе подъёма и спуска. Для привода мачты могут использоваться различные системы:
1. Гидравлические цилиндры.
2. Гидравлическое масло и бак
3. Гидронасос
4. Гидро/электромоторы
5. Клапанный блок
Основание у таких платформ, как правило, небольшое, что и позволяет использовать их в условиях дефицита пространства. Многие электрические версии оснащены аккумуляторами, что повышает их экологичность и автономность. Стандартное оснащение включает:
Простые элементы управления.
Устойчивую конструкцию шасси.
Плавный ход при подъёме/спуске.
Компактные размеры.
Защитные перила по периметру платформы.
Сравнение с другими типами подъёмных платформ
Вертикальные мачтовые подъёмники обладают рядом отличительных особенностей в сравнении с иными видами подъёмного оборудования. Но стоит иметь ввиду, что есть как стандартные мачтовые подъемники, так и с возможностью горизонтального вылета и поворотом башни как у коленчатого или телескопического подъемника:
|
Параметр |
Вертикальный мачтовый подъёмник |
Мачтовый подъемник с вылетом |
Ножничный подъёмник |
Подъёмник со стрелой (телескопический или коленчатый) |
|
Траектория движения |
Строго вертикальная |
Вертикальная и горизонтальная (с небольшим вылетом) |
Строго вертикальная |
Вертикальная и горизонтальная (с вылетом) |
|
Рабочий диапазон |
Небольшие высоты до 11,5 метров |
Небольшие высоты до 11,5 метров с горизонтальным вылетом до 5,5 метров и поворотом башни |
Есть модели до 37 метров высоты |
Высоты до 82 метров с большим горизонтальным вылетом до 36 метров |
|
Занимаемая площадь |
Очень малая |
Очень малая |
От небольшой до большой, в зависимости от модели |
Наибольшая |
|
Оптимальная сфера применения |
Ограниченные, узкие пространства |
Ограниченные, узкие пространства и где может понадобиться перегиб над препятствием или дотянуться до места проведения работ. |
1) Ограниченные, узкие пространства 2) Большая рабочая зона платформы с увеличенной грузоподъемностью |
Труднодоступные места и где может понадобиться перегиб над препятствием или дотянуться до места проведения работ. |
Необходимо выбирать подъемник исходя из предстоящих задач, одного универсального подъемника для всех типов работ не существует.
Принципы безопасной эксплуатации
Для обеспечения безопасной работы необходимо понимать устройство и терминологию:
Подъёмный механизм: Система, обеспечивающая движение платформы.
Основание (шасси): Нижняя часть, обеспечивающая устойчивость.
Мачта: Вертикальная несущая колонна.
Рабочая платформа: Отсек для размещения оператора и инструментов.
Органы управления: Панель или пульт для контроля движения.
Выносные опоры (аутригеры): Дополнительные стабилизаторы (на некоторых моделях).
Датчики угла наклона подъемника: Защищают оператора от подъема на недопустимых для работы подъемника уклонах.
Датчики перегруза: Защищают безопасность оператора, не позволяя перегрузить подъемник весом больше, чем это заложено заводом-изготовителем.
Преимущества использования вертикальных мачтовых подъёмников
1. Рост производительности и оперативности. Использование таких подъёмников способно кратно увеличить эффективность и безопасность высотных работ в сравнении с лестницами и лесами. Сокращается время на монтаж оборудования, а быстрая установка позволяет оперативно перемещаться между объектами и местами проведения работ. Стабильная площадка позволяет рабочему использовать обе руки, что напрямую влияет на скорость и качество задач.
2. Повышение уровня безопасности и устойчивости. Это одна из главных причин выбора данного оборудования. Платформы соответствуют строгим отраслевым стандартам и сводят к минимуму риск падения с высоты. Ключевые защитные функции:
Автоматические тормозные системы.
Резервные системы аварийного опускания.
Датчики, предотвращающие перегрузку.
Сигнализация о недопустимом наклоне.
Ограждения и точки для крепления страховочных систем.
Их устойчивость обусловлена конструкцией: центр тяжести остаётся в пределах компактного основания при вертикальном подъёме. Для поддержания безопасности необходимы ежесменный осмотр и регулярные проверки.
3. Широкая сфера применения. Гибкость делает эти подъёмники востребованными в различных отраслях:
Складская логистика: Безопасный доступ к верхним ярусам стеллажей для инвентаризации и отбора товара.
Промышленность: Обслуживание оборудования, коммуникаций и систем в цехах без остановки производства.
Строительство и отделка: Монтаж инженерных систем, электромонтажные и отделочные работы на высоте.
Обслуживание зданий и розничная торговля: Замена осветительного оборудования, мойка окон, монтаж декора, обслуживание систем вентиляции.
Отсутствие вредных выхлопов и бесшумная работа электрических моделей делает их идеальными для использования внутри помещений.
Перспективные направления применения
1. Сложные промышленные объекты. На заводах и нефтеперерабатывающих комплексах мачтовые подъёмники позволяют проводить обслуживание в узких промежутках между оборудованием, куда не может заехать более крупная техника.
2. Работа с историческими и инфраструктурными объектами. При реставрации памятников архитектуры или обслуживании мостов такие подъёмники обеспечивают доступ к конструкциям без возведения громоздких лесов, что сохраняет целостность объекта и ускоряет работу.
3. Высотное складское хранение. В логистических центрах с высокостеллажным хранением они являются безопасным и эффективным средством для операторов отбора и размещения грузов.
4. Городская и коммерческая среда. Компактность позволяет устанавливать их на оживлённых тротуарах с минимальным вмешательством в пешеходные потоки, что полезно для работ по обслуживанию фасадов, витрин или внутренних пространств торговых центров.
Особенности эксплуатации: правила и инструкции
Предварительный осмотр: Перед каждым использованием необходимо проверять исправность механизмов, тормозов, систем безопасности, уровень заряда АКБ или топлива, отсутствие видимых повреждений.
Соблюдение грузоподъёмности: Никогда не превышать максимально разрешённую нагрузку, указанную в паспорте подъёмника.
Работа на ровной поверхности: Устанавливать технику только на твёрдой и ровной площадке. Для некоторых моделей обязательно использование аутригеров (выносных опор).
Использование СИЗ: Работающий на платформе персонал обязан использовать каску и страховочный ремень с креплением к предусмотренной точке на платформе.
Регламент технического обслуживания и инспекций
Необходимо следовать предписаниям производителя, которые обычно включают:
Ежесменный визуальный осмотр.
Регулярную проверку уровней жидкостей, состояния тросов/цепей, систем безопасности.
Профилактическое обслуживание по наработке моточасов.
Ежеквартальную или ежегодную полную инспекцию сертифицированным специалистом.
Ведение журналов осмотров и обслуживания.
Технологические тренды
1. Развитие электрических и гибридных систем. Современные электрические модели отличаются увеличенным сроком службы батарей, повышенной скоростью подъёма и сниженным весом. Гибридные решения совмещают экологичность электричества для помещений и мощность ДВС для наружных работ.
2. Интеграция интеллектуальных систем и телематики. Оборудование оснащается датчиками и ПО для удалённого мониторинга состояния, прогнозирования обслуживания, отслеживания местоположения и параметров использования.
3. Экономический анализ и стратегии владения. Стоимость нового оборудования варьируется в широких пределах в зависимости от характеристик. При выборе между покупкой и арендой следует учитывать совокупную стоимость владения (цена, техобслуживание, объем работ, простой). Для краткосрочных проектов аренда часто выгоднее, при интенсивном долгосрочном использовании — покупка. Рентабельность инвестиций достигается за счёт роста производительности и снижения рисков. Правильное и регулярное техническое обслуживание — ключ к продлению срока службы оборудования (до 10 лет и более) и минимизации дорогостоящих простоев.
Заключение и итоги
Вертикальный мачтовый подъёмник — это безопасное, производительное и маневренное решение для широкого спектра высотных работ в условиях ограниченного пространства. Его эффективное и безопасное использование зиждется на трёх основах: квалифицированном операторе, неукоснительном соблюдении регламентов обслуживания и выборе оборудования, технические характеристики которого (грузоподъёмность, высота, размеры платформы) точно соответствуют поставленным задачам.
