Как управлять электрическим ножничным подъемником Sinoboom 1212N-Li

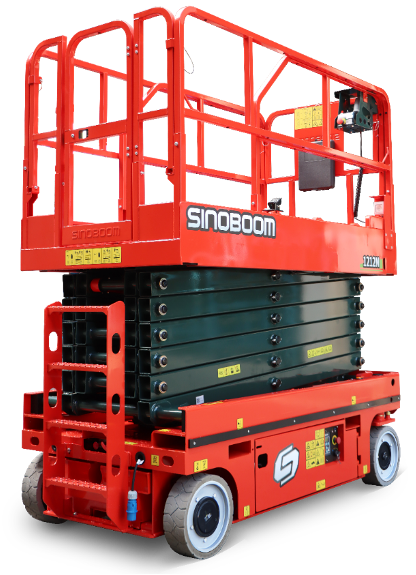

Электрический ножничный подъемник SINOBOOM 1212N-Li относится к самоходным подъемным рабочим платформам и предназначен для безопасного выполнения работ на высоте. Модель оснащена необслуживаемой литий-ионной аккумуляторной батареей, системой электропропорционального управления и электронными средствами защиты оператора.
Чтобы техника работала безопасно и эффективно, оператор должен знать назначение органов управления, порядок подготовки машины к работе и алгоритм выполнения основных операций.
Органы управления SINOBOOM 1212N-Li

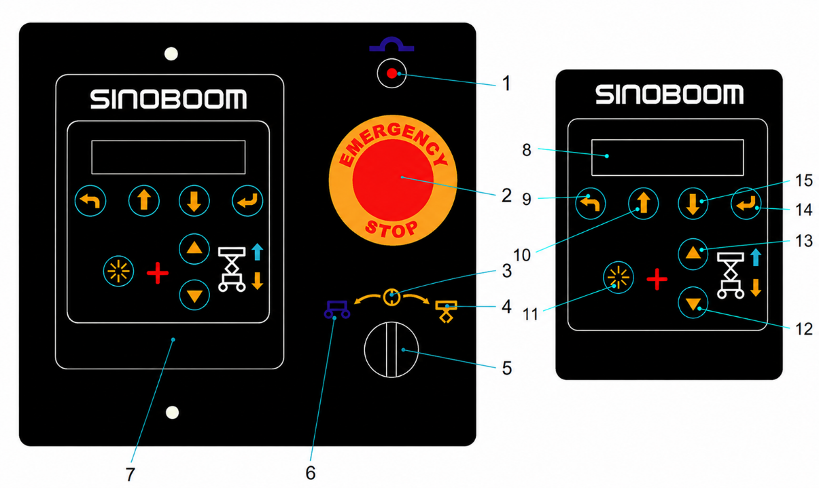

Подъемник оснащен двумя инструментами управления:

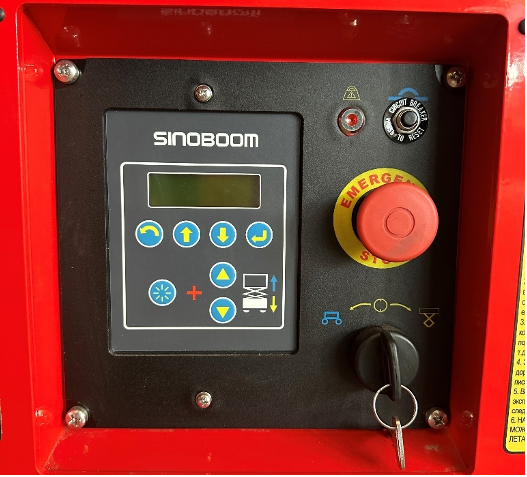

• Нижняя панель управления — расположена на шасси;
1. Предохранитель с самовозвратом — Защита цепи от перетока.

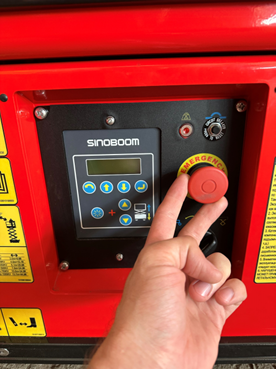

2. Переключатель аварийной остановки — Переведите в положение «ВКЛ» отжав на себя красную кнопку, и машина может нормально запуститься; нажмите в положение «ВЫКЛ» — питание на пульте управления выключено, машина не может быть запущена и все функции не могут быть запущены.
3. Среднее положение/ВЫКЛ.
4. Положение управления на платформе.
5. Ключевой переключатель (Переключатель переключения управления с земли/управления на платформе) — Когда переключатель находится в «Среднем положении», питание машины выключено; когда переключатель переведен в «Положение управления на платформе», соответствующие операции могут выполняться только с помощью контроллера на платформе, а управление с земли недействительно; когда переключатель переведен в «Положение управления с земли», соответствующие операции могут выполняться только на контроллере с земли, а управление на платформе недействительно.
6. Положение управления с земли.
7. Главный контроллер.
8. Дисплей контроллера с земли — Интерфейс выбора/настройки меню ECU.
9. Кнопка возврата — Управляет дисплеем контроллера с земли, чтобы возвратиться к интерфейсу предыдущего уровня.
10. Кнопка перелистывания наверх — Управляет функцией перелистывания наверх интерфейса дисплея контроллера с земли.
11. Кнопка включения — Нажмите и удерживайте кнопку включения для авторизации каждой функции управления действием.
12. Кнопка спуска — Управляет функцией спуска платформы.
13. Кнопка подъема — Управляет функцией подъема платформы.
14. Кнопка ввода — Управляет дисплеем контроллера с земли, чтобы перейти к интерфейсу следующего уровня.
15. Кнопка перелистывания книзу — Управляет функцией перелистывания книзу интерфейса дисплея контроллера с земли.
Ножничные подъемники на продажу
Ножничные подъемники в аренду

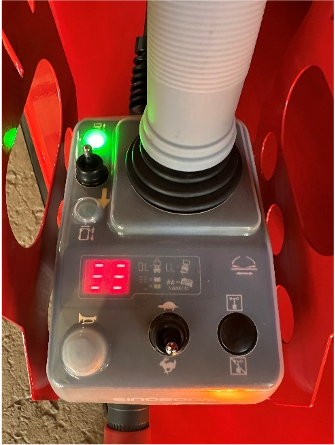

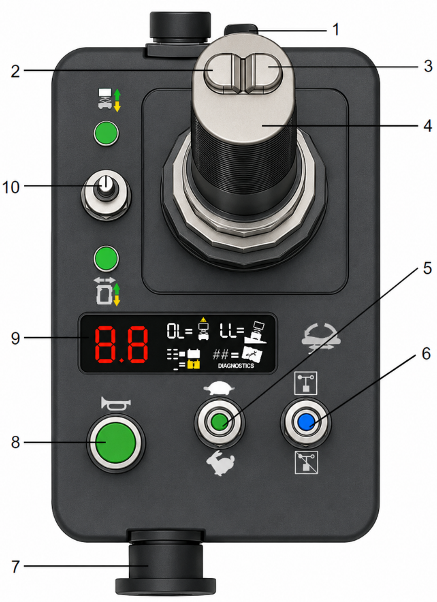

• Верхний пульт управления — расположен на рабочей платформе.
1. Переключатель включения — Удерживайте данный переключатель в нажатом положении, чтобы авторизовать каждую функцию управления действием.
2. Пальцевая кнопка налево — Нажмите данную кнопку, чтобы управлять поворотом машины налево.
3. Пальцевая кнопка направо — Нажмите данную кнопку, чтобы управлять поворотом машины направо.
4. Рукоятка управления — В режиме подъема и опускания платформы перемещайте рукоятку вперед/назад, чтобы управлять подъемом/опусканием платформы; в режиме движения и поворотов перемещайте рукоятку вперед/назад, чтобы управлять движением вперед/назад.
5. Переключатель высокой и низкой скоростей в движении — Поверните переключатель вверх, чтобы включить режим низкоскоростного движения.
6. Выключатель переключения внутреннего режима/наружного режима (При наличии) — Поверните переключатель вверх, чтобы включить наружный режим работы; поверните переключатель вниз, чтобы включить внутренний режим работы.
7. Переключатель аварийной остановки — Переведите переключатель аварийной остановки в положение «ВКЛ», и функция контроллера на платформе может быть включена в обычном режиме; переведите переключатель аварийной остановки в положение «ВЫКЛ», питание контроллера на платформе будет выключено, и все функции контроллера на платформе будут недоступны.
8. Кнопка звукового сигнала — Нажмите данную кнопку, и клаксон звучит.
9. Экран дисплея платформы — Отображает уровень заряда батареи, информацию о сигнализации, код неисправности и т. д.
10. Выключатель переключения функции подъема и спуска/функции движения и поворотов — Поверните переключатель вверх, чтобы включить режим подъема и спуска платформы; поверните переключатель вниз, чтобы включить режим движения и поворотов.
Нижняя панель управления
Основные функции нижней панели управления:
• Включение питания машины;
• Выбор места управления (нижняя панель или верхний пульт управления);
• Подъем и опускание платформы при обслуживании;
• Аварийное опускание рабочей платформы;
• Диагностика тика неисправностей;
• Отключение оборудования при возникновении нештатной ситуации.
Нижний пульт применяется механиком, сервисным инженером или другим ответственным лицом при обслуживании или проверки функций подъемника.

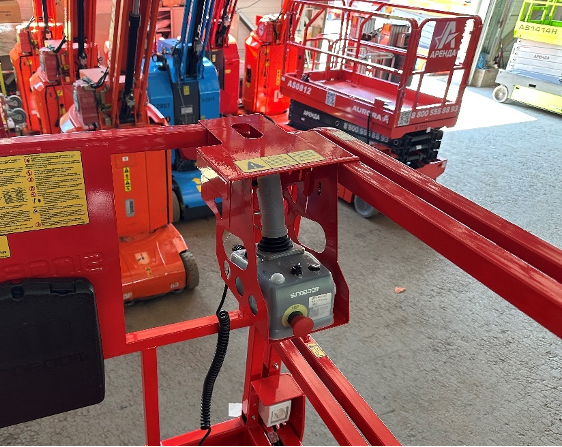

Верхний пульт управления
Все рабочие операции оператор выполняет с платформы
На пульте управления расположены:
• Многофункциональный пропорциональный джойстик;
• Кнопка активации выполнения операций;
• Переключатель функций;
• Кнопка звукового сигнала;
• Кнопка аварийной остановки;
• Индикатор заряда аккумулятора;
• Дисплей индикации состояния машины;
• Светодиоды предупреждений и кодов неисправностей.
Такое расположение органов управления позволяет одновременно контролировать движение машины и положение рабочей платформы.
Подготовка машины к эксплуатации
Описание уровня заряда аккумулятора

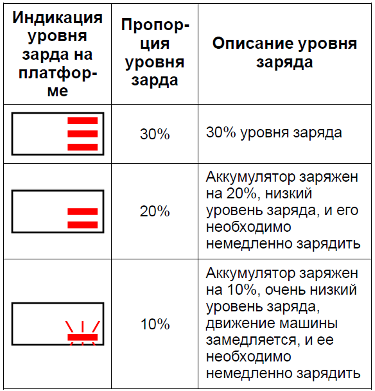

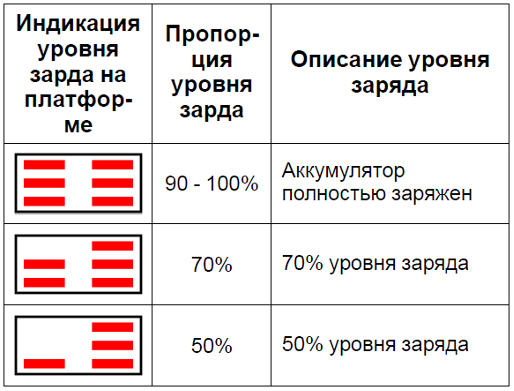

Описание индикации уровня заряда аккумулятора на экране дисплея платформы:
Преимущества литий-ионных аккумуляторов
• Увеличенное время работы: благодаря быстрой зарядке и возможности «дозаряжать АКБ короткими циклами» в любую свободную минуту (во время перерывов или между сменами) оборудование проводит меньше времени на зарядке и больше — в работе.
• Зимой процесс зарядки литий-ионного аккумулятора начинается с этапа предварительного подогрева батареи до достижения минимально допустимой температуры заряда, и только после этого запускается основной цикл зарядки, данная система значительно продлевает срок службы АКБ.
Перед началом каждой рабочей смены производитель рекомендует выполнить полный предэксплуатационный осмотр.
Необходимо проверить:
• Состояние аккумуляторной батареи;
• Отсутствие повреждений платформы;
• Исправность ограждений;
• Фиксацию входной дверце;
• Отсутствие подтеканий гидравлического масла;
• Состояние колес;
• Отсутствие посторонних предметов под машиной;
• Исправность органов управления.
После визуального осмотра проводится функциональная проверка.
Оператор должен убедиться в исправной работе:
• Подъема платформы;
• Опускания платформы;
• Движения вперед;
• Движения назад;
• Рулевого управления;
• Аварийной остановки;
• Звукового сигнала;
• Ограничителей безопасности.
При обнаружении неисправностей эксплуатация машины запрещается.
Как включить подъемник
Последовательность запуска выглядит следующим образом.
1. Включить главный выключатель питания движением на себя.
3. На нижнем пульте выбрать управление с платформы.
4. Подняться на рабочую платформу.
5. Закрыть входную калитку.
После этого оборудование готово к эксплуатации.
Управление подъемом платформы
Подъем осуществляется только после активации разрешающей кнопки.
Алгоритм работы следующий:
• Освободить кнопку аварийной остановки, повернув ее короткими движениями влево или вправо;
• Нажимаем кнопку подъема (тумблер вверх);
• Джойстик плавно перемещаем вперед или назад (удерживая пальцами задний рычаг активации);
• Гидравлическая система плавно выдвигает или опускает ножничный механизм;
• После отпускания джойстика движение немедленно прекращается.
Пропорциональная гидравлическая система позволяет точно позиционировать платформу на необходимой высоте без резких остановок.
Управление движением
Для перемещения машины оператор выбирает режим движения.
• Нажимаем кнопку движения (тумблер вниз).
После этого джойстик используется одновременно для:
• Движения вперед и назад;
• Изменения скорости;
• Поворота колес (влево-красный и вправо-зеленый).
При небольшом отклонении джойстика машина движется медленно.
По мере увеличения отклонения скорость плавно возрастает (работает аналогично и с подъемом платформы).
Такое пропорциональное управление значительно облегчает точное позиционирование подъемника возле рабочего участка.
Движение при поднятой платформе
Одним из преимуществ SINOBOOM 1212N-Li является возможность перемещения при поднятой платформе.
Однако в этом режиме автоматически начинают действовать ограничения.
Электронная система:
• Снижает максимальную скорость движения;
• Контролирует устойчивость машины;
• Ограничивает резкие маневры;
• Постоянно контролирует угол наклона рабочей поверхности.
Если уклон становится выше допустимого значения, подъем платформы блокируется, а оператор получает звуковое и визуальное предупреждение.
Работа системы безопасности
SINOBOOM использует несколько независимых электронных систем защиты.
Датчик перегрузки платформы
Датчики нагрузки постоянно измеряют общий вес людей, инструмента и материалов.
и превышении допустимой грузоподъемности система:
• Запрещает дальнейший подъем;
• Выводит сообщение об ошибке;
• Включает предупреждающую сигнализацию.
Датчик угла наклона
Встроенный датчик отслеживает положение шасси.
Если подъемник установлен на поверхности с превышением допустимого уклона:
• Подъем блокируется;
• Оператор получает предупреждение;
• Машина требует перемещения на ровную площадку.
Аварийная остановка
Красные кнопки аварийной остановки находятся на обоих пультах управления.
После их нажатия питание исполнительных механизмов немедленно отключается.
Использовать аварийную остановку следует только при возникновении опасной ситуации.
Аварийное опускание
Даже при отсутствии питания платформа может быть безопасно опущена с помощью аварийного устройства, расположенного на шасси.
Эта функция используется при неисправностях или невозможности управления с платформы.
Особенности литий-ионной версии Li
Модификация 1212N-Li отличается использованием современной литий-ионной аккумуляторной батареи.
По сравнению со свинцово-кислотными аккумуляторами оператор получает несколько важных преимуществ:
• Возможность подзарядки в любое время;
• Отсутствие необходимости контролировать уровень электролита;
• Сокращение времени зарядки;
• Стабильную производительность при низких температурах;
• Увеличенный ресурс аккумулятора;
• Снижение эксплуатационных расходов.
Контроль батареи осуществляет интеллектуальная система (BMS).
Она контролирует:
• Температуру аккумуляторов;
• Напряжение каждой ячейки;
• Ток заряда;
• Защиту от перегрева;
• Защиту от глубокого разряда;
• Балансировку элементов.
Основные ошибки операторов
Наиболее распространенными нарушениями при эксплуатации являются:
• Движение по площадке с превышением допустимого уклона;
• Превышение грузоподъемности платформы;
• Использование дополнительных лестниц на платформе;
• Работа с незакрытой входной калиткой;
• Отключение штатных систем безопасности;
• Эксплуатация машины без ежедневного технического осмотра;
• Эксплуатация без строительной каски;
• Эксплуатация без пристегнутого страховочной системы к специальным проушинам на перилах платформы.
Все перечисленные действия противоречат требованиям производителя и могут привести к аварийной ситуации.
Практические рекомендации
Для безопасной эксплуатации SINOBOOM 1212N-Li рекомендуется:
• Ежедневно выполнять функциональную проверку машины;
• Поддерживать аккумулятор заряженным;
• Очищать платформу от строительного мусора;
• Не использовать подъемник как грузовой лифт;
• Соблюдать паспортную грузоподъемность;
• Работать только на прочном и горизонтальном основании;
• Регулярно проводить техническое обслуживание в соответствии с регламентом производителя.
Заключение
SINOBOOM 1212N-Li разработан таким образом, чтобы управление оставалось максимально простым даже при интенсивной эксплуатации. Пропорциональный джойстик, интеллектуальная электроника, система контроля перегрузки, датчики наклона и современная литий-ионная батарея делают машину безопасной, надежной и удобной для ежедневной работы.
Однако эффективность техники напрямую зависит от квалификации оператора. Соблюдение инструкций производителя, проведение ежедневного осмотра и правильное использование всех функций подъемника позволяют не только повысить производительность, но и существенно продлить срок службы оборудования.
